Diseño de tuberías en la Industria

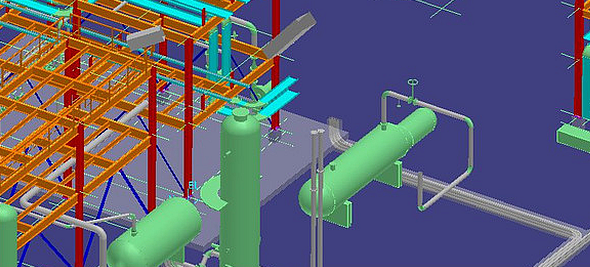

Smart Plant 3D.Estructuras. Equipos. Tuberías.

Cursos y programas formativos para el Sector de Ingenierias

  Curso Smart Plant 3D Estructuras Equipos Tuberías




Resumen de Contenidos :

Interfaz de usuario. Sesiones. Visualización.

  • Descripción general
  • Common View
  • Gestión de sesiones
  • Opciones de visualización

Filtros

  • Sistema
  • Espaciales (Volumen o Planos)
  • Grupo de permisos lógicos
  • Tipos de objetos
  • Propiedades

Opciones de inserción

  • Puntos de control
  • Medida
  • Distancia
  • Distancia mínima entre objetos

Estructuras

  • Grids y Sistema de coordenadas
  • Vigas
  • Columnas
  • Losas
  • Soporte de esquina
  • Superficies
  • Selección manual o automática basada en reglas
  • Materiales
  • Conexiones verticales
  • Desplazamiento basado en reglas
  • Conexiones de montaje
  • Empalmes
  • Conexiones
  • Montaje
  • Atributos y modificaciones
  • Escaleras. Pasamanos.
  • Modificaciones
  • Página de propiedades

Equipos

  • Generalidades
  • Colocación estándar de equipos paramétricos / no paramétricos
  • Modelado de equipos con forma primitiva
  • Software de terceros: formato SAT (Solig Edge v-14)
  • Aspectos: Física, Aislamiento, Mantenimiento, etc.
  • Puerto de tuberías. Puerto de conductos. Puerto de cable. Puerto de conducción
  • Colocación del equipo
  • Equipos desde catálogo (estándar)
  • Relaciones / Restricciones
  • Opciones de SmartSketch
  • Pinpoint
  • Localizar en la lista de visualización
  • Comandos de Manipulación
  • Inserción desde archivo SAT
  • Colocación en PID
  • Colocación de boquillas
  • Modificación
  • Página de propiedades

Diseño de Tuberías

  • Generalidades
  • Especificaciones
  • Pipeline
  • Pipe Run. Recorrido. Propiedades
  • Conexiones
  • Longitud. Angulos. Giros.
  • Planos
  • Comandos de Selección
  • Conexiones
  • Dirección del flujo
  • Aislamiento
  • Desplazamiento
  • Etiquetas
  • Instrumentos
  • Traceados
  • Eliminar trazos tuberías
  • Enrutamientos mediante coordenadas
  • Generación de informes
  • PID




Duración:

Turnos de tarde: 64 Horas.

Turnos de Mañana: 80 Horas

Precio:

Turnos de tarde: 750 €

Turnos de Mañana: 1100 €

Próximas fechas: Pendiente de confirmar.
